電除霧器陰極線多用于硫酸等類似具有煙霧等的生產過程中。

(一)沉淀極室電除霧器陰極線有室內型和室外型，沉淀極室的配備，一般出于對沉淀極室清掃以及修理的考慮有兩個以上的系統。另外，為了得到高的除霧效率，也有作成一級、二級或三級串聯，在其間設置中間塔或氣體冷卻器或噴霧增濕管等。氣體流動方向，無論是板式或管式，大都是垂直向下或垂直動的，水平流動的方式幾乎不用。管式的氣體分布容易均勻，可望獲得較高的除霧效率，但建設費用高。構造材料應能耐熱并耐程度的負壓，為此板式的外殼用扁鋼加強的鉛板，管式的用厚3．o一5．Omm左右的鉛制圓筒(用扁鋼加強)。為了用高壓水沖洗附在電極線和沉淀極上的粉塵(砷及硒泥等)，往往在上部常備有水洗用配管。

已經造出用合成樹脂制的沉淀極室，并已在實際中使用。

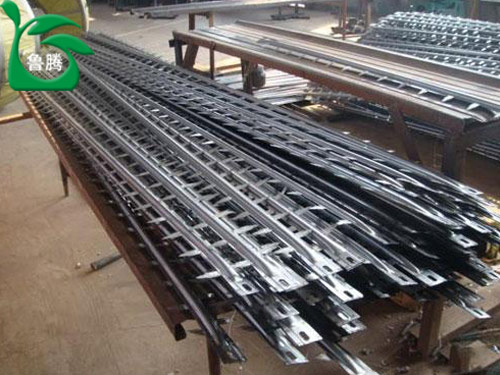

(二)放電電極放電電極由于要耐硫酸而包鉛，所以線徑較大，使電暈放電困難。為了避免這種現象，添加幾個棱邊以減小曲率半徑。形式大多數采用6—9mm直徑做成星型(銅心直徑1—2mm)，也有用軟鋼心線，或用不銹鋼心線或者無心線的。

(三)沉淀極沉淀極用鉛板，板式、管式通常都用3mm厚的鉛板。另外，作為例子也可以用鋼板包鉛。

正在推廣的塑料電除霧器陰極線的沉淀電極，是用聚氯乙烯板兩面層壓以聚氯乙烯和石墨粉混捏而賦予導電性的聚氯乙烯而成，或用增強聚氯乙烯電極板，或用石墨層壓板。對電極的尺寸，板式多數用寬2—3mm、高3—4mm左右的，管式多數用直徑200—250mm左右、高4．Om左右的。

(四)氣體分布裝置電除霧器陰極線使用的氣體分布裝置，有多孑L板型、導向板型、分配型、竹席型、格柵型等。材料以鉛或聚氯乙烯居多。

(五)監視用的視鏡為監視除霧狀態在沉淀極室側面、上部或出口氣體管道上安裝玻璃視鏡。另外，還有使用光電管監視氣體中酸霧濃度的方法。在進行監視的氣體管道上設置橫穿兩側的玻璃視鏡，一側安裝投光器，另一側安裝光電管。氣體中酸霧含量高透過的光束減少，則光電流減少。所以能夠根據電流計的讀數，從遠方監視氣體狀態。除了上述零件以外，電除霧器陰極線還附有進出口插板，凝集酸排液裝置等。

(六)運行

(1)電源設備為使電除霧器陰極線運轉，希望經常加上盡可能高的電壓。所以，對導電部分和大地的絕緣，支承物的構造，以及材料等應當予以特別注意。如有水分、粉塵附著在絕緣瓷瓶表面上，或混入電除霧器陰極線的絕緣油中，電氣絕緣就會顯著惡化，使有效電壓降低。經過清掃的絕緣瓷瓶用1000V兆歐計測量其絕緣電阻大致上是大，至少應以20Mn以上作為基準。絕緣瓷瓶應該根據使用狀況、環境來決定其定期清掃周期。此外，應把絕緣瓷瓶放在箱內并送入熱風以免受到濕氣體和粉塵的影響。晶閘管整流的場合，溫度對其工作特性和壽命有影響，所以有注意晶閘管周圍溫度的上升情況。

晶閘管整流器收藏在貯槽內，由于經常受絕緣油等的冷卻，所以沒有溫度上升的問題，但是要注意吸濕呼吸器等的污染。如果吸濕呼吸器受到污染，水分等進入貯槽的絕緣油中，往往會引起絕緣惡化。

(2)收塵室除塵裝置中氣體溫度在露點以下會引起化學腐蝕，由于H20—H2SO4冷凝而引起絕緣物表面上漏電，或在電極線上黏附粉塵，或者生成絕緣性的覆蓋膜，所以應該經常使氣體溫度保持在露點以上。另一方面也要注意在500℃以上的高溫下，由于構件的熱應力而產生的故障。一般來說，希望在比含S02、SO3的混合氣體的露點高50℃左右的溫度下操作。對于電除霧器陰極線，為防止效率降低，希望在40℃以下的條件下進行運轉。

(3)酸霧的排出對電除霧器陰極線來說，捕集下來的酸霧是從室內下部向室外作為排放液逐漸排出。由于排放液中的金屬化合物等會堵塞排出管，引起進氣室內積酸而招致氣體阻力增大，所以需要加以注意。

(4)除霧室的清掃除霧室長期運轉后，除塵效率逐漸降低。所以在適當?shù)臅r(shí)期打開清掃。定期清掃的周期根據礦的品種、焙燒爐形式、操作狀態等決定。

(5)放電電極的更換電除塵器的放電電極由于粉塵的粘附、絕緣皮膜的形成以及腐蝕、安裝質量不好而引起斷線，或者由于不可能糾正的彎曲等原因需要予以更換。使用硫磺礦及鋅礦時，放電電極往往有形成絕緣皮膜的現象。一般是1～5年全部更換一次。除霧裝置放電電極更換的理由大致上也與除塵裝置相同星型突出部分破損厲害時也需要更換。

(6)絕緣瓷瓶絕緣瓷瓶的破壞、龜裂是經常發生的，這會招致不能外加高電壓或不能送電。其原因如下。冷凝漏電：由于收塵室在運轉中溫度降低，SOs在表面上冷凝，往往發生漏電，所以在適當?shù)臏囟认?出口300℃)運轉。安裝作業中的破壞：安裝作業要謹慎，注意不要碰撞或安裝不合適。

(7)油封用絕緣油電除霧器陰極線使用油封時，絕緣油直接與外面氣體、爐氣接觸、所以塵埃、酸霧、水分等進入而使絕緣變得非常不好。由于液面放電或懸浮塵埃的電橋閃絡而不能施加高的電壓，進而還會發生火災放電，并有可能發生火災，所以應該盡量使用絕緣良好的絕緣油。另外，定期進行絕緣耐力試驗及除去混入水分的.
